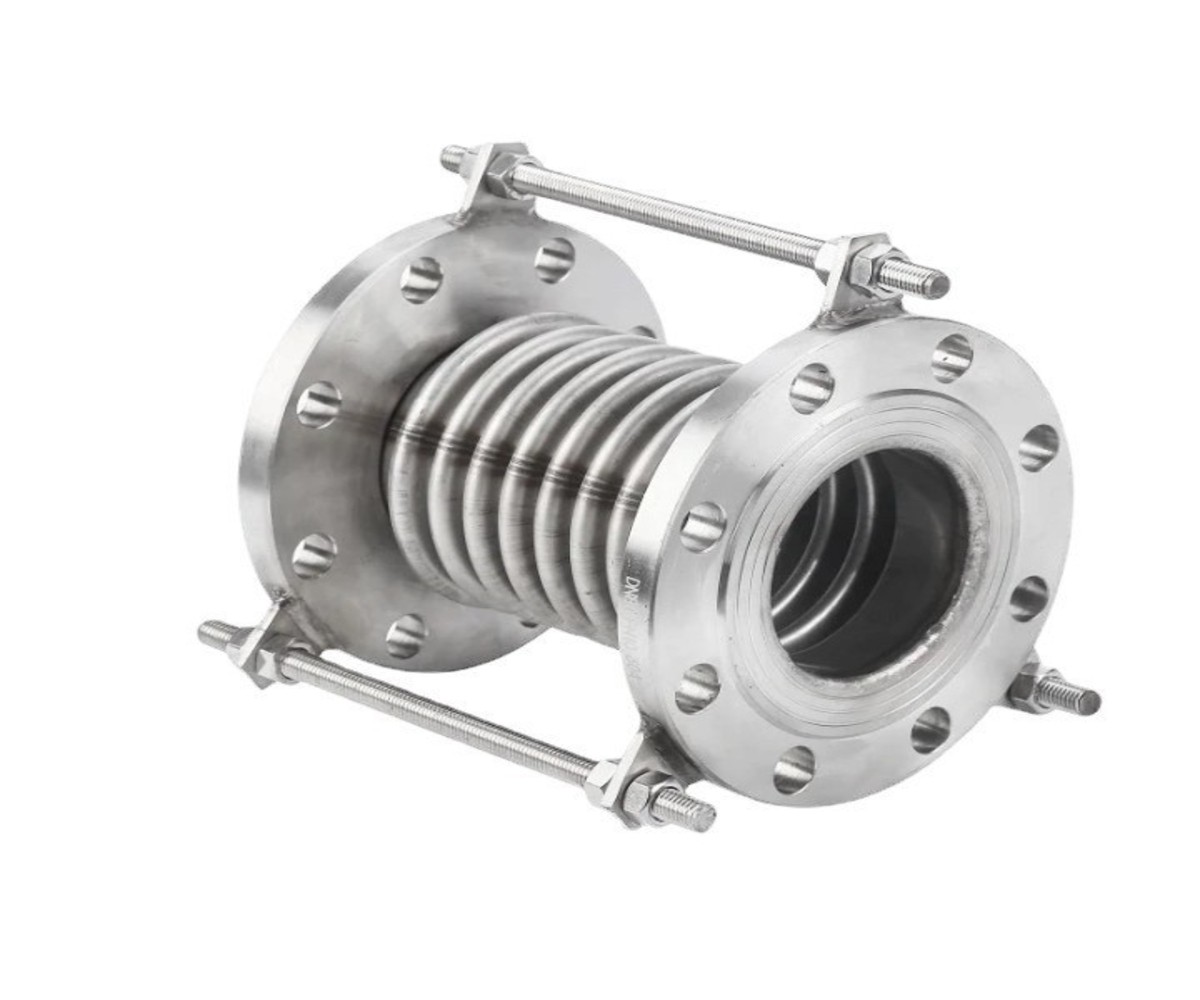

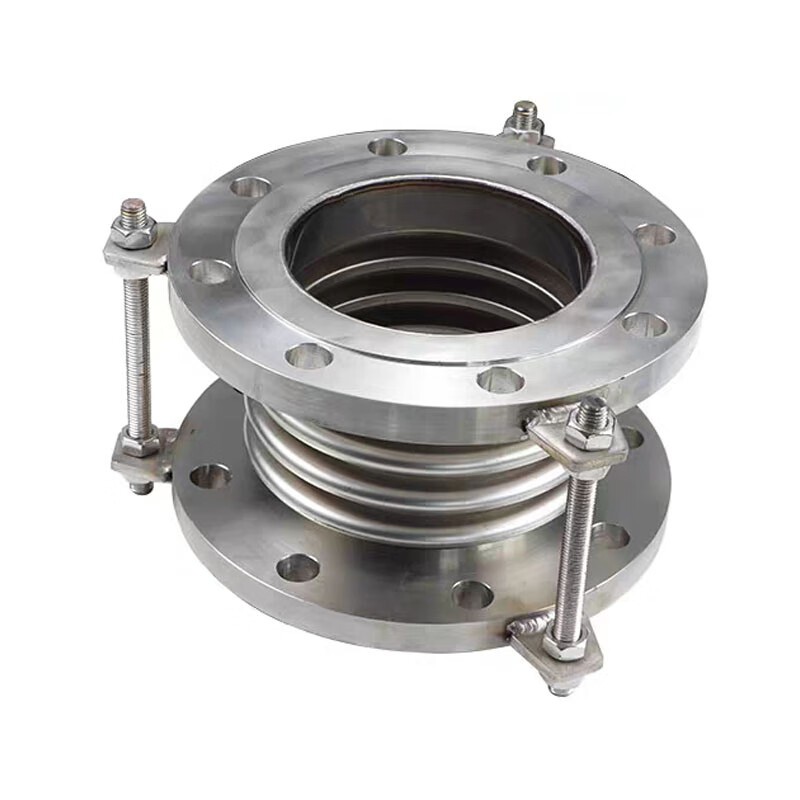

Kovinski spodnji raztezni spoj

Glavne funkcije razteznih spojev s kovinskim mehom so skladne s funkcijami mehov na splošno, vendar z večjim poudarkom na kompenzaciji cevovodnega sistema:

• Absorpcijsko toplotno gibanje:Kompenzira toplotno raztezanje in krčenje cevovodov zaradi temperaturnih sprememb. To je najbolj temeljna in kritična funkcija.
• Odpravljanje napak pri namestitvi:Absorbira odstopanja poravnave, ki nastanejo med vgradnjo cevovodnega sistema.
• Absorbiranje vibracij:Izolira in zmanjša vpliv mehanskih vibracij opreme (npr. črpalk, kompresorjev, motorjev) in nihanja tekočine na cevovodni sistem.
• Poravnava absorpcijskega temelja:Kompenzira premike, ki jih povzroči neenakomerno posedanje temeljev v-cevovodih na velike razdalje.

Glede na obliko premika, ki ga absorbirajo, so dilatacijski spoji iz kovinskega meha primarno razvrščeni v naslednje kategorije:

• Funkcija:Posebej zasnovan za absorbiranje kompresijskega ali razteznega premika vzdolž osi cevovoda.
• Značilnosti:Sam ne more absorbirati stranskega premika. Zahteva opore za vodila cevovoda, da prenesejo silo pritiska.
• Uporaba:Ravni deli cevi za kompenzacijo čistega aksialnega toplotnega raztezanja.

• Funkcija:Primarno se uporablja za absorpcijo bočnih premikov (vključno s kotnimi premiki) pravokotno na os cevovoda.
• Značilnosti:Običajno je sestavljen iz dveh ali več mehov, povezanih z osrednjo cevjo. Ponuja veliko kompenzacijsko zmogljivost, primerno za kompleksne premike v planarnih ali tri{1}}dimenzionalnih cevnih sistemih.
• Uporaba:Cevni sistemi z zavoji, kot so konfiguracije v obliki črke L-ali Z-.

• Funkcija:Absorbira kotno vrtenje cevovoda znotraj ene ravnine.
• Značilnosti:Običajno se uporablja s tečajnimi obroči, zatičnimi gredi in drugimi pomožnimi strukturami. Lahko absorbira samo kotni premik in ne more vzdržati pritiska.
• Uporaba:Situacije, ki zahtevajo natančno kontrolo smeri gibanja.

• Funkcija:Lahko hkrati absorbira katero koli kombinacijo aksialnih, bočnih in kotnih pomikov.
• Značilnosti:Sestavljen je iz enega samega meha in dveh mehov, povezanih s sredinsko cevjo. Ponuja zelo obsežne možnosti kompenzacije.
• Uporaba:Kjer je prostor cevovoda omejen ali so smeri premika zapletene.

• Funkcija:Uporablja posebne strukture tečajev ali veznih-palic za uravnoteženje potiska slepe prirobnice, ki nastane zaradi notranjega tlaka, in razbremeni nosilce cevovoda pred velikimi potisnimi obremenitvami.
• Značilnosti:Pogosto se uporablja na vmesnikih opreme, dovodih kotlov in drugih lokacijah, kjer je kritična oprema potrebna zaščite.
• Uporaba:Cevovodni sistemi velikega-premera,-visokega tlaka, kjer vmesniki opreme ne morejo vzdržati znatnih potisnih sil.
